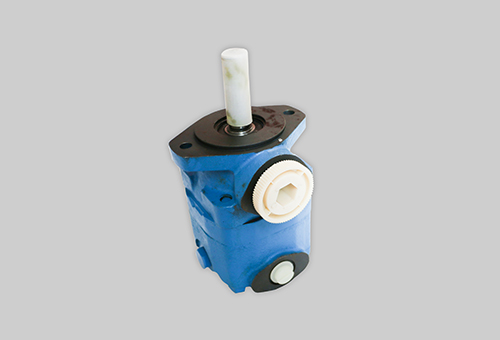

V20系列葉片轉向泵
該系列泵在緊湊的外形里實現高工作壓力的能力,保證功率重量比高而安裝成本低,廣泛用于重型載重汽車動力轉向系統。
型號說明
| V
|
20
|
-*
|
*
|
*
|
*
|
-*
|
*
|
11
|
*
|
| 葉片泵
|
系列號
|
兩螺栓法蘭連接尺寸
|
進油口規格
|
排量代號
|
出油口規格
|
軸伸連接方式
|
出油口相對于進油口位置
|
設計系列號
|
軸的旋向
|
| 1：兩連接孔中心距106.3，泵體止口尺寸φ82.55，
6：兩連接孔中心距146.1，泵體止口尺寸φ101.6
|
P：NPTl.25、
S：1.625-12UN-2B、
D: 1.3125-12UNF-2B、 B: G 1 1/4
|
6:18.9 mL/r
7: 22.1 mL/r
8:25.2 mL/r
9: 29.7 mL/r
10:32.2 mL/r
11:36.4 mL/r
12: 39 mL/r
13:42.4mL/r
|
P：NPT0.75，S：1.0625-12UNF-2B，
C: Rc3/4，B:G3/4
|
1:1型軸,
11:11型軸, 38:38型軸, 39:39型軸
|
(從泵的后端蓋看)
A-與進油口方向轉180°、
B-與進油口方向逆時針旋轉90°
C-與進油口方向一致、D-與進油口方向順時針旋轉90°
|
（從軸端看）R-右旋{可省略）L-左旋
|
規格參數
|
產品型號
|
最大壓力
MPa
|
轉速r/min
|
||
| 額定
|
最低
|
最高
|
||
| V20*-**6*-**11*
|
17.2
|
1500
|
600
|
3400
|
| V20*-**7*-**11*
|
3400
|
|||
| V20*-**8*-**11*
|
2800
|
|||
| V20*-**9*-**11*
|
2800
|
|||
| V20*-**10*-**11*
|
2500
|
|||
| V20*-**11*-**11*
|
2500
|
|||
| V20*-**12*-**11*
|
15.2
|
2400
|
||
| V20*-**13*-**11*
|
2400
|
|||
